主導管：φ60/80×1.5/2.5/5

測量范圍：

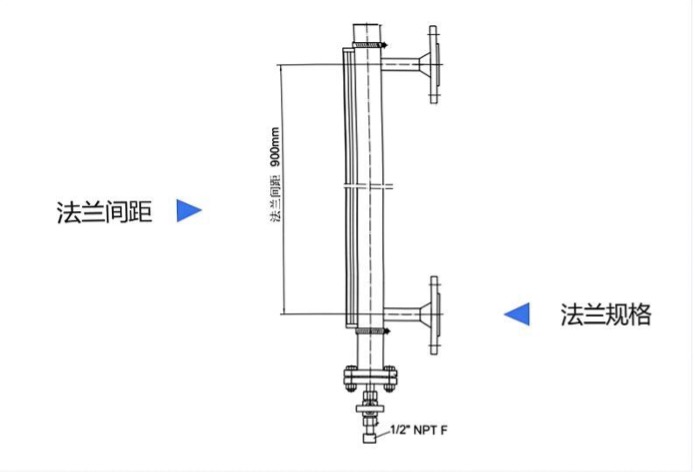

二側法蘭中心距

?≤300mm~≥5500mm

其它尺寸可以訂做

工作壓力：最大 6.3Mpa

介質溫度：420℃

介質密度：0.5g/cm3~2g/cm3

材質：304SS/316L

?旁路管頂部：

?? 焊接板帶通氣塞

???? 通氣塞：1/2"管螺紋

???? 通氣閥：3/8"或1/2"管螺紋

???? 通氣法蘭：DN10～DN100

?旁路管底部：

?? 法蘭帶排污塞

???? 排污塞：1/2"管螺紋

???? 排污閥：3/8"或1/2"管螺紋

???? 排污法蘭：DN10～DN100

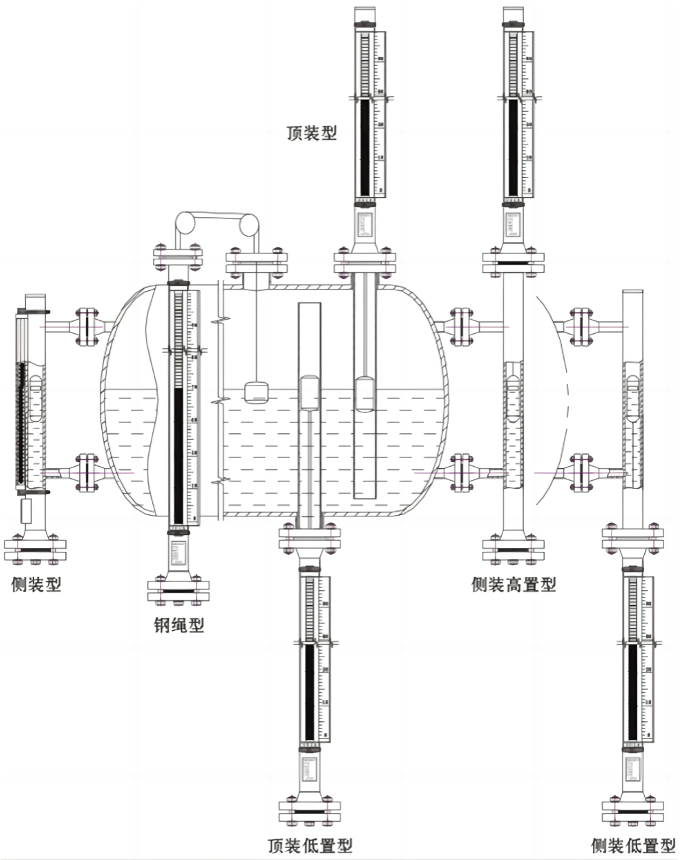

?旁路管連接：

?? 旁路側安裝

???? 法蘭：

?????? DN10～DN100, PN6～PN63 DIN

?????? 1/2"～4", 150 lb或300 lb ANSI

???? 螺紋：GM/... = 內螺紋/尺寸

???? GN/... = 外螺紋/尺寸

???? 焊接端：S...×...= 外徑×壁厚

l? 變送器遠傳參數：

型號：? - 普通型：Y

??????????? - 隔爆型：D

??????????? - 本安型：I

電源電壓：24VDC（兩線制）

輸出電流：4～20mA

?精度：

??? ±1.5%FS（H≥1000mm）

??? ±2.5%FS（H<1000mm）

??? ±1mm/±0.1%FS

滯后：≤0.4%

重復性：±0.2%

負載能力：600Ω

環境溫度：-40℃～+70℃

工作溫度：-20℃～+100℃

隔爆型：Exd IICT6 Gb

防護等級：IP66/IP68

本安型：Ex iaIICT4-T6

電纜接口：

???? 普通型：Pg11

???? M20×1.5 內螺紋

l? 報警開關單元技術參數

- 型號：普通型

- 常開觸點：CK

- 常閉觸點：CB

- 單刀雙擲：常開、常閉觸點：CKB

- 隔爆型：常開觸點：GBCK-EX

- 常閉觸點：GBCB-EX

- 單刀雙擲：常開、常閉觸點：GBCB-EX

- 觸點容量：220VDC，（1A）

- 環境溫度：-40℃～+70℃

- 工作溫度：-20℃～+100℃

- 防爆等級：ExdIIBT4～T6

- 防護等級：IP66/68

- 電纜接口：普通型：Pg11

- 電纜接口：M20×1.5 內螺紋

- 開關特性：記憶型開關

l? 顯示液位單元的技術參數

- 測量范圍：200～18000mm

- 精度：±10mm

- 翻柱直徑：φ10mm

- 工作壓力：0.25～42.0MPa

- 介質溫度：-196℃～+550℃

- 介質密度：≥0.38g/cm3

- 介質密度差：≥0.05g/cm3（二介質界面）

- 介質粘度：≤0.4Pas

- 環境振動：頻率≤25Hz，振幅≤0.5mm

- 跟隨速度：≥0.08m/s
