主導管

- 主導管型號/壓力等級/尺寸：

? - C63-6.3Mpa：φ63×3.5

? - C63A-10.0Mpa：φ64×4

? - C63B-16.0Mpa：φ68×6

? - C63C-25.0Mpa：φ74×8

? - C63D-42.0Mpa：φ75×12

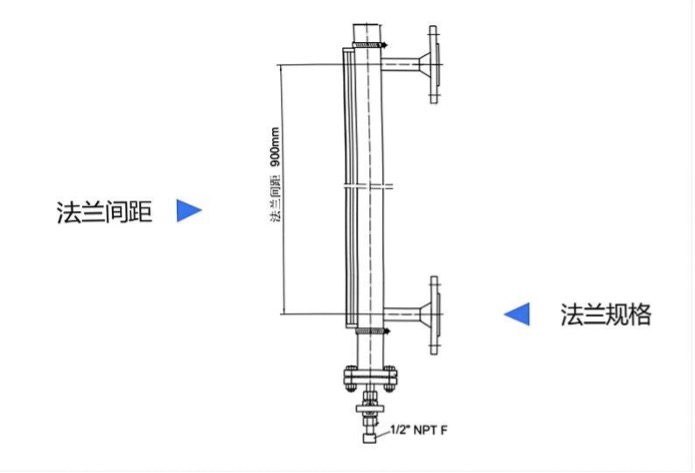

- 測量范圍：

二側法蘭中心距

≤300mm～≥5500mm

其他尺寸可以訂做。

- 工作壓力：6.3Mpa～42.0 Mpa

- 介質溫度：

? - 6.3Mpa：≤550℃

? - 10.0Mpa：≤400℃

? - 16.0Mpa：≤300℃

? - 25.0Mpa：≤250℃

? - 42.0Mpa：≤120℃

- 介質密度：0.38g/cm3～2g/cm3

- 材質：321/304SS/316L。

旁路管頂部：

?? - 結構選項：法蘭

?? - 尺寸：2 1/2"，2500 lb ANSI

???? - 通氣塞：BSP 1/2"

???? - 通氣閥

???? - 通氣法蘭

?旁路管底部：

?? - 法蘭帶排污塞 BSP 1/2"

?? - 尺寸：2 1/2"，2500 lb ANSI

???? - 排污閥

???? - 排污法蘭

?旁路管連接：

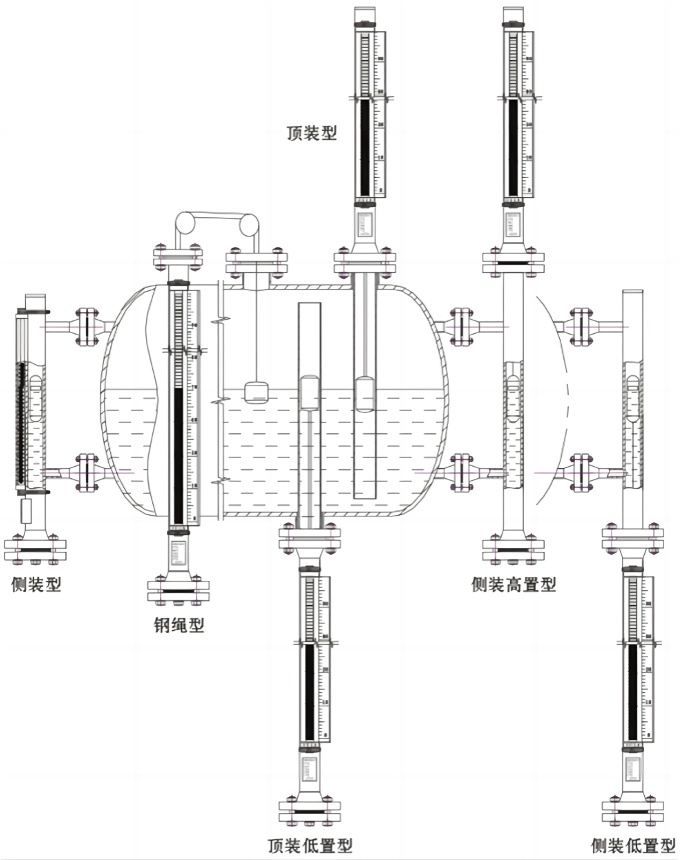

?? - 旁路側安裝

???? - 法蘭：DN10～DN50，PN420 DIN

?????? - 1/2"～2 1/2"，2500 lb ANSI

???? - 螺紋：GM/... = 內螺紋/尺寸

?????? - GN/... = 外螺紋/尺寸

???? - 焊接端：S...×...= 外徑×壁厚

l  變送器遠傳參數：

型號：  - 普通型：Y

            - 隔爆型：D

            - 本安型：I

電源電壓：24VDC（兩線制）

輸出電流：4～20mA

 精度：

    ±1.5%FS（H≥1000mm）

    ±2.5%FS（H<1000mm）

    ±1mm/±0.1%FS

滯后：≤0.4%

重復性：±0.2%

負載能力：600Ω

環境溫度：-40℃～+70℃

工作溫度：-20℃～+120℃

隔爆型：Exd IICT6 Gb

防護等級：IP66/IP68

本安型：Ex iaIICT4-T6

電纜接口：

     普通型：Pg11

     M20×1.5 內螺紋

l  報警開關單元技術參數

- 型號：普通型

- 常開觸點：CK

- 常閉觸點：CB

- 單刀雙擲：常開、常閉觸點：CKB

- 隔爆型：常開觸點：GBCK-EX

- 常閉觸點：GBCB-EX

- 單刀雙擲：常開、常閉觸點：GBCB-EX

- 觸點容量：220VDC，（1A）

- 環境溫度：-40℃～+70℃

- 工作溫度：-20℃～+120℃

- 防爆等級：ExdIIBT4～T6

- 防護等級：IP66/68

- 電纜接口：普通型：Pg11

- 電纜接口：M20×1.5 內螺紋

- 開關特性：記憶型開關

l  顯示液位單元的技術參數

- 測量范圍：200～18000mm

- 精度：±10mm

- 翻柱直徑：φ10mm

- 工作壓力：0.25～42.0MPa

- 介質溫度：-196℃～+550℃

- 介質密度：≥0.38g/cm3

- 介質密度差：≥0.05g/cm3（二介質界面）

- 介質粘度：≤0.4Pas

- 環境振動：頻率≤25Hz，振幅≤0.5mm

- 跟隨速度：≥0.08m/s

主要應用：廣泛應用于化工、石油、電廠等行業的低腐蝕性液體的中、高壓容器、反應釜、分離器、高低加、鍋爐汽包等
