主導管：60×2

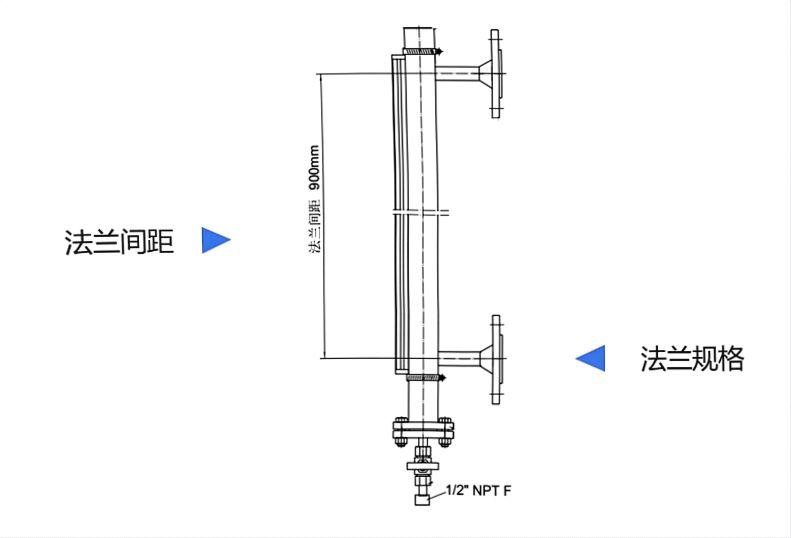

測量范圍：二側法蘭中心距

≤300mm～≥18000mm

工作壓力：最大2.5Mpa

介質溫度：-40℃～+150℃

介質密度：0.38g/cm3～2g/cm3

材質：304SS/316L

旁路管頂部

焊接帽(PN6～PN25)或扁平頭(PN40)

結構選項：扁平頭或法蘭

-通氣塞：1/2"管螺紋

-通氣閥：3/8"或1/2"管螺紋

-通氣法蘭：DN10～DN100

旁路管底部? 法蘭帶排污塞

-排污塞：1/2"管螺紋

-排污閥：3/8"或/1/2"管螺紋

-排污法蘭：DN10～DN100

旁路管連接? 旁路側安裝

-法蘭：

?DN10～DN100,PN6～PN40 ??DIN

1/2"～4",150 lb或300 lb ??ANSI

-螺紋：GM/...=內螺紋/尺寸

?????????? GN/...=外螺紋/尺寸

-焊接端：S...×...=外徑×壁厚

l? 變送器遠傳參數：

型號：? - 普通型：Y

??????????? - 隔爆型：D

??????????? - 本安型：I

電源電壓：24VDC（兩線制）

輸出電流：4～20mA

?精度：

??? ±1.5%FS（H≥1000mm）

??? ±2.5%FS（H<1000mm）

??? ±1mm/±0.1%FS

滯后：≤0.4%

重復性：±0.2%

負載能力：600Ω

環境溫度：-40℃～+70℃

工作溫度：-20℃～+100℃

隔爆型：Exd IICT6 Gb

防護等級：IP66/IP68

本安型：Ex iaIICT4-T6

電纜接口：

???? 普通型：Pg11

???? M20×1.5 內螺紋

l? 報警開關單元技術參數

- 型號：普通型

- 常開觸點：CK

- 常閉觸點：CB

- 單刀雙擲：常開、常閉觸點：CKB

- 隔爆型：常開觸點：GBCK-EX

- 常閉觸點：GBCB-EX

- 單刀雙擲：常開、常閉觸點：GBCB-EX

- 觸點容量：220VDC，（1A）

- 環境溫度：-40℃～+70℃

- 工作溫度：-20℃～+100℃

- 防爆等級：ExdIIBT4～T6

- 防護等級：IP66/68

- 電纜接口：普通型：Pg11

- 電纜接口：M20×1.5 內螺紋

- 開關特性：記憶型開關

l? 顯示液位單元的技術參數

- 測量范圍：200～18000mm

- 精度：±10mm

- 翻柱直徑：φ10mm

- 工作壓力：0.25～42.0MPa

- 介質溫度：-196℃～+550℃

- 介質密度：≥0.38g/cm3

- 介質密度差：≥0.05g/cm3（二介質界面）

- 介質粘度：≤0.4Pas

- 環境振動：頻率≤25Hz，振幅≤0.5mm

- 跟隨速度：≥0.08m/s

主要應用：廣泛應用于化工、石油、醫藥、食品、酒精等行業的低腐蝕性液體儲罐、反應釜、分離器等
