應用場合：  固體物料
探頭類型：  標準固體音叉
過程連接：  1 1/2" BSPT
過程溫度：  -40…250℃
過程壓力：  -0.1…2.5MPa



電源說明
-供電：（自適應電源）
直流供電電壓：20~35VDC
交流供電電壓：30~250VAC(50/60Hz)
-允許紋波
直流電：≤ 1Vp-p
交流電：≤ 5Vp-p
-功耗：1.5W(Max.)
-隔離電壓：1500V(Min.)
-過壓保護：CAT III
-反向保護：接線無極性要求
輸入
-測量變量：物料位置的變換引起的音叉叉體頻率的變化。
-測量范圍：4m(Max.)
-頻率：
? ? ? ?160Hz（叉體長度150mm探頭）
? ? ? ?1200Hz（叉體長度40mm探頭）
? ? ? ?280Hz（棒體長度159mm探頭）
-物料密度要求（Min.）
? ? ? ?0.01g/cm3（叉體長度150mm探頭）
? ? ? ?0.5g/cm3 （叉體長度40mm探頭）
? ? ? ?0.3g/cm3（棒體長度159mm探頭）
-物料粘度要求：
? ? ? ?10Kcp(叉體長度40mm探頭)
輸出

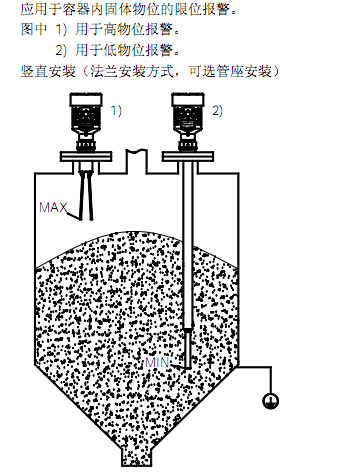

-物位報警方式：高位報警和低位報警
-繼電器：DPDT（雙刀雙擲）
-繼電器觸點容量：250VAC，1A（有感）
? ? ? ? ? ? ? ? ? ? ? ? 3A（無感，即cosΦ=1.0）
-物位報警輸出：LED紅色指示燈顯示
-電源狀態指示：LED綠色指示燈顯示
-延時：0~30s
精度及穩定性
-測量條件：
? ? ? -環境溫度：+18℃...+30℃
? ? ? -相對空氣濕度：45...75%
? ? ? -環境壓力：86...106kPa
? ? ? -測量介質：水
? ? ? -安裝方式：豎直安裝
? ? ? -疊加壓力：0kPa
-測量精度：
? ? ? -測量偏差：±1mm
-響應時間：
叉體（150mm探頭）與振棒響應時間：
? ? ? ?0.5s（從懸空狀態到埋沒狀態）
? ? ? ?<2s（從埋沒狀態到懸空狀態）
叉體（40mm探頭）的響應時間均為0.5s。
-溫度穩定性：< 0.01%/℃（滿量程范圍內）
電纜接口
-防水接頭：M20×1.5 (PG13.5)
防水接頭在供貨范圍之內。
防護
-殼體防護等級：IP67
環境
-環境溫度：-40℃~+70℃
-存儲溫度：-20℃~+65℃
-環境濕度：< 90%
認證
-CE認證：恒立儀表確保貼有CE標志的儀表均通過了所需的相關測試。
-防爆認證：隔爆本安復合型(Ex d ia II C T4/T5/T6 Ga/Gb)
? ? ? ? ? ? ? ?粉塵防爆型(Ex tD A21 IP67 T80℃)

電廠：燃料倉、蓄水池、廢氣凈化罐、倉泵、灰?guī)?、油箱?
化工：蒸餾塔、原料和中間體料倉、反應罐、氨水罐、有毒液體罐、固體料倉、分離器等?
石化：輸油管道、蒸餾塔、濃縮罐、液化氣罐、氨
水罐、汽鼓、煉油廠油庫等?
水和水處理：蓄水池、污水池、水處理罐、沉淀池、消化塔、輸氣管道、深井、飲用水網絡等?
水泥：水泥倉、煤粉倉、爐渣存儲倉等?
冶金：輔料倉、氧化鋁粉倉、電解池緩沖罐等?
油田：原油或成品油儲罐、三相分離器、沉降罐
污水罐（池） 、鉆探泥漿罐等?
造紙：儲料塔、干燥鼓等?
其他：食品、制藥、環保、塑料等行業?
