應用場合： ? 界面、電脫、強攪拌場合
探頭類型： ? ?絕緣硬桿?
過程連接： ? ?1" BSPT?
過程溫度： ?-40…260℃?
過程壓力： ?-0.1…6.3MPa?
電源說明
-供電：（自適應電源）
直流供電電壓：20~35VDC
交流供電電壓：30~250VAC(50/60Hz)
-允許紋波
直流電：≤ 1Vp-p
交流電：≤ 5Vp-p
-功耗：1.5W(Max.)
-隔離電壓：1500V(Min.)
-過壓保護：CAT III
-反向保護：接線無極性要求
輸入
-測量變量：探頭桿與罐壁或接地管間的電容
-測量范圍：0…120pF
-頻率：100KHz
輸出
-物位報警方式：高位報警和低位報警
-繼電器：DPDT（雙刀雙擲）
-繼電器觸點容量：250VAC，1A（有感）
3A（無感，即cosΦ=1.0）
-物位報警輸出：LED紅色指示燈顯示
-電源狀態指示：LED綠色指示燈顯示
-系統故障報警：LED黃色指示燈顯示
-檔位指示：LED綠色指示燈顯示（智能型）
-帶載能力：中心端與屏蔽端阻抗(Min.)：500Ω
屏蔽端與地端阻抗(Min.)：50Ω
-延時：0.5~30s
-啟動穩定時間：1.0s
-測量反應時間：< 0.5s
精度及穩定性
-分辨率：< 0.2pF
-重復性：< 1mm (0.04")（導電物料）
< 20mm(0.79")（絕緣物料）
-溫度穩定性：< 0.01%/℃（滿量程范圍內）
-分體線電容變化：≈ 0.015pF/m·℃
電纜接口
-防水接頭：M20×1.5 (PG13.5)
防水接頭在供貨范圍之內。
分體線
-長度(Max.)：50m
防護
-安全柵：內置（防爆型專有）
-濾波器：內置防靜電及消除射頻干擾濾波器
-火花塞：內置（可選）
-殼體防護等級：IP67
環境
-環境溫度：-40℃~+70℃
-存儲溫度：-20℃~+65℃
-環境濕度：< 90%
注意：
分體安裝時探頭側環境溫度最高可達120℃，但是儀表外殼溫度最高70℃。
認證
-CE認證：恒立儀表確保貼有CE標志的儀表均通過了所需的相關測試。
-防爆認證：隔爆本安復合型
(Ex d ia [ia Ga]II C T4/T5/T6 Gb)

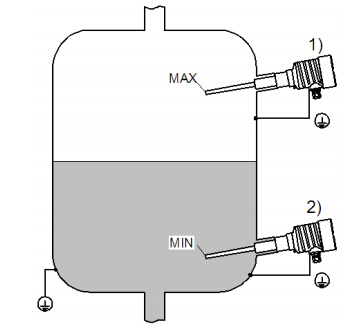

此圖僅供參考（需以現場實際情況為準）
電廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、灰斗、石灰渣倉、倉泵、灰?guī)臁⒂拖涞?
化工：蒸餾塔、原料和中間體料倉、反應罐、氨水罐、有毒液體罐、固體料倉、分離器、冷凝器、反應釜等?
石化：輸油管道、蒸餾塔、濃縮罐、液化氣罐、氨水罐、汽鼓、煉油廠油庫、電脫界面、瀝青?罐、罐區等?
水和水處理：蓄水池、污水池、水處理罐、沉淀池、消化塔、輸氣管道、深井、飲用水網絡等?
水泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉、篦冷機等?
冶金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐、濃相輸送、除塵器、干熄焦?fàn)t等?
油田：原油或成品油儲罐、三相分離器、沉降罐、
污水罐（池）及油水界面、鉆探泥漿罐、輸油管線等?
造紙：原料倉、儲料塔、干燥鼓等?
其他：采石場、食品、制藥、環保、造船等行業?
