產品簡介

   射頻導納物位開關是基于射頻導納原理的點位測量產品。該儀表除穩定性高、測量精度高、應用場合廣等優點之外。相比傳統的電容式物位開關，產品采用模塊化設計，并配有指示燈，使用戶能夠直觀地獲取所需的信息，方便了設定和維護。 智能免調試型模塊，采用先進的微處理器、數字調試模塊及智能識別算法，實現了儀表應用的智能免調試。

測量原理

   傳統的電容式物位開關，隨著物料上漲、物料覆蓋探頭，電路中探頭和介質之間的電容值（導電物料場合）或者探頭和管壁之間的電容值（絕緣物料場合）隨之增加。由于在探頭外壁物料掛料多少的變化導致了電容值的變化，電容值的變化通過電橋的檢波、放大、計算，最后輸出產生相應的電量變化。射頻導納原理測量技術是經過改良的物位測量

技術。該系列產品應用了射頻信號，并加入了Driving-Shield電路，屏蔽了干擾信號和非物料變化產生的信號。 Driving-Shield電路能夠阻止射頻電流通過掛料形成回路，由掛料產生的影響能夠被識別，并且通過電橋的移相等處理從總的輸出中消除掉探頭端掛料對測量的影響，因此該系列產品具有很強的抗干擾和抗掛料能力。射頻導納技術測量結果精度高，不受探頭掛料的影響，是目前使用場合較廣泛的一種測量技術。

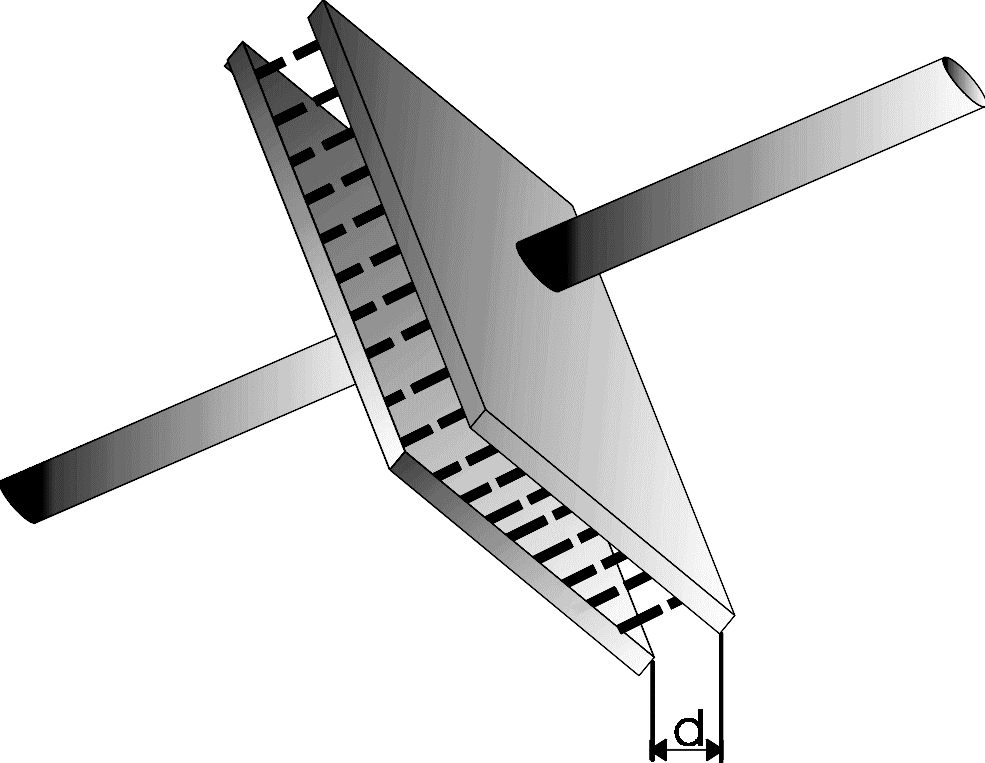

實驗室中，平行板電容是一個理想型的電容器，其電容量為：

       C=ε×S / D

其中  ε為兩電容極板間介質的介電常數

         S為兩極板間面積

         D為兩極板間距離。

      電容式物位計的技術原理存在兩個個嚴重缺點：一是物位升高淹沒探頭后又落下去時，探頭可能會留有附著物即掛料。這會導致被測電容（零點電容，并且不穩定）加大，如果是導電液體情況會更嚴重，產生很大的誤差。另一個缺點是探頭到電路單元之間的連接電纜，在這相當于一個較大的電容，而且隨溫度變化。這個變化的電纜電容與物位電容疊加在一起會引起很大的誤差，尤其在物料介電常數較低的場合，信號較小，這些誤差將是很嚴重的。
