應用目的

在現代化的污水廠中，每一個生產過程總是與相應的儀表及自控技術有關。儀表能連續檢測各工藝參數，根據這些參數的數據進行手動或自動控制，從而協調供需之間、系統各組成部分之間、各污水處理工藝之間的關系。處理量實時監測，對于污水處理廠的運行管理，水位是一個重要的控制參數。準確及時地掌握進水位，對工藝控制及提高污水廠整體的運行有重要作用，以及為運行管理提供實時水位的目的。

污水處理中使用較多的是液位檢測儀表，其中又以超聲波液位計為主。該液位計無機械可動部分，可靠性高，安裝簡單、方便，屬于非接觸測量，且不受液體的粘度、密度等影響，因此多用于藥池、排泥水池等的液位測量。

儀表概述

聲波液位計的探頭是由傳感器和發射、接收換能器組成。發射換能器面對液面發射超聲波脈沖，超聲波脈沖從液面上反射回來，被接收換能器接收。根據發射至接收的時間可確定傳感器與液面之間的距離，即可換算成液位。

超聲波物位計置有溫度傳感器，可以在很寬的溫度范圍內實現測量結果的溫度補償；在密封結構防水、放塵、防潮上有明顯優勢，更適應在野外等惡劣場合使用；采用先進的回波數字濾波跟蹤算法，能在嘈雜的電、聲噪聲中有效捕捉真實回波。

其量程最大可達15m，精確度為±0．5％，在污水處理工藝過程中液位測量應用廣泛。

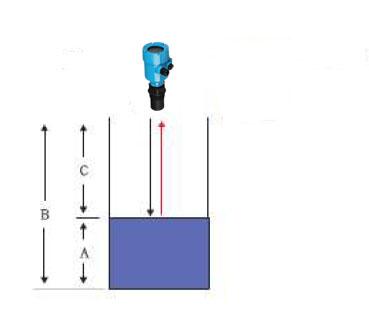

根據設定，超聲波物位計可以在LED顯示中顯示出所需要的數值：

A:?界面高度?

B：全量程?

C:?空高

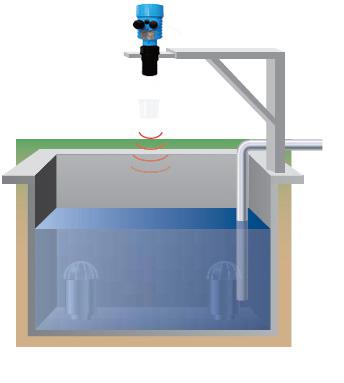

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?安裝示意圖

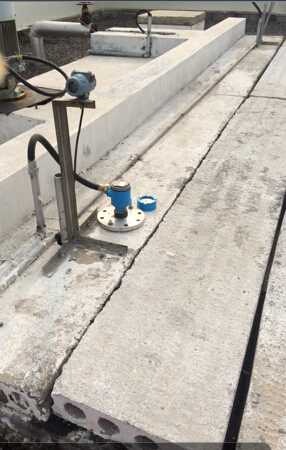

超聲波在現場中的應用現場應用
