射頻導納物位計在油田的應用

發布日期:2015-02-04     瀏覽次數:47857

射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的料位控制技術,射頻導納中導納的含義為電學中阻抗的倒數,它由電阻性成分、電容性成分、感性成分綜合而成,而射頻即高頻無線電波譜,所以射頻導納可以理解為用高頻無線電波測量導納。

    原理

實驗室中,平行板電容是一個理想型的電容器,其電容量為:

       C=ε×S / D

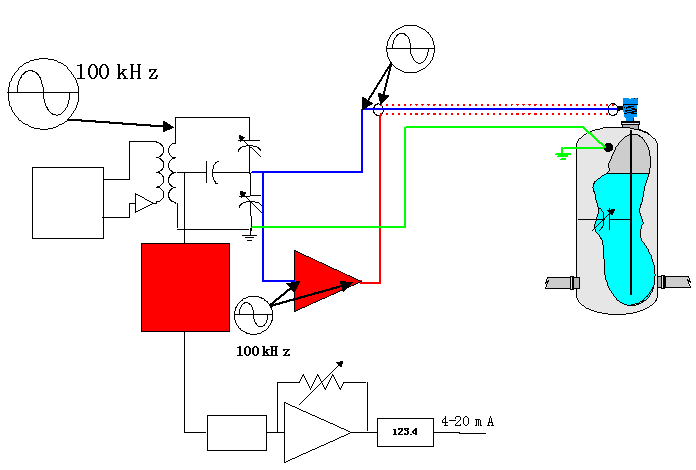

    其中ε為兩電容極板間介質的介電常數,S為兩極板間面積,D為兩極板間距離。電容式物位計的技術原理存在兩個嚴重缺點:一是物位升高淹沒探頭后又落下去時,探頭可能會留有附著物即掛料。這會導致被測電容(零點電容,并且不穩定)加大,如果是導電液體情況會更嚴重,產生很大的誤差。另一個缺點是探頭到電路單元之間的連接電纜,在這相當于一個較大的電容,而且隨溫度變化。這個變化的電纜電容與物位電容疊加在一起會引起很大的誤差,尤其在物料介電常數較低的場合,信號較小,這些誤差將是很嚴重的。與國內的或國外的電容式物位計相比,恒立的HL20X射頻導納物位計技術主要解決了兩個方面的問題:一是連接電纜問題;二是探頭根部掛料問題。解決的方法就是增加了兩部分電路:一是振蕩器緩沖器(圖中紅色三角部分);二是交流鑒相采樣器。

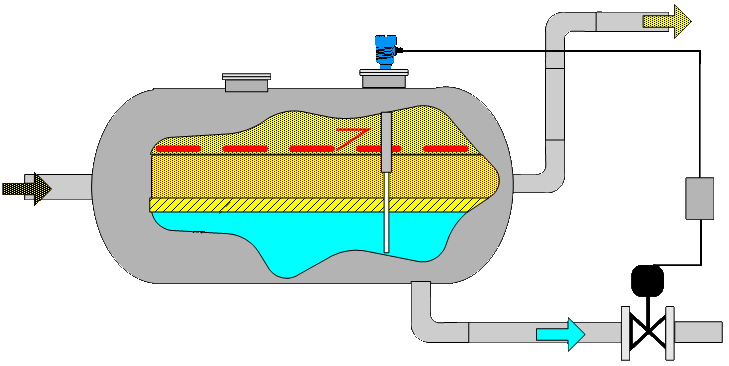

恒立HL20X射頻導納技術在油田中有著廣泛的應用,尤其在油水界面測量上,無論是在三合一三相分離器,沉降罐,各式脫水器,油罐和污水罐,均有著突出的表現。

典型應用:

原油或成品油儲罐、三相分離器界面、沉降罐界面、油水界面、電脫界面、污水罐

HL20X物位計特點:

1、獨有的抗掛料設計

2、無上下盲區,支持寬范圍測量

3、適合測量油水界面和氣液界面

4、適合測量粘稠性物料,探頭無掛料

5、探頭使用溫度范圍:-100~500

6、智能調試,簡單快捷

7、支持Hart調試

8、支持?jǐn)?shù)據無線遠傳
