油田聯合站簡要說明：

一、油田聯合站是油田原油處理系統中的重要組成部分，原油在聯合站通過脫水、脫氣等處理后成為合格的商品原油。

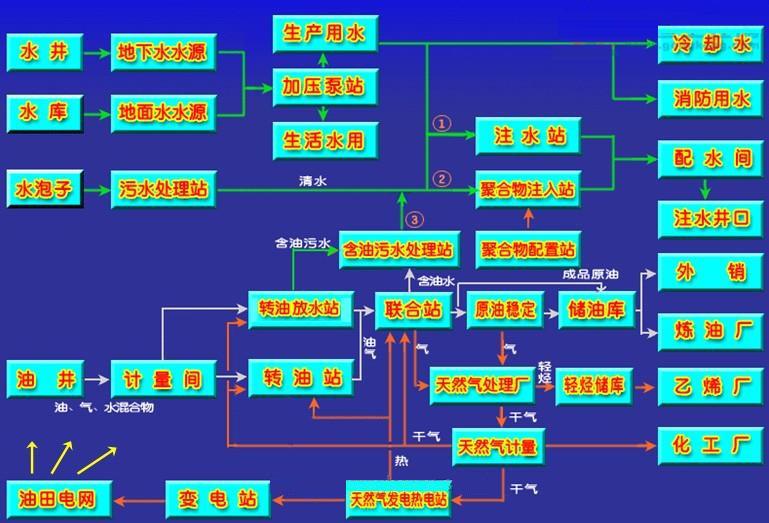

二、聯合站一般包括原油脫水轉油系統、污水處理系統、卸油系統、天然氣凈化系統及其它配套設施。

三、聯合站主要崗位及任務　　

    1、脫水崗（沉降崗）

　　脫水（沉降）崗主要任務是將高含水原油，通過熱化學脫水（即游離水預處理），沉降脫水和電脫水處理，并將脫水后的凈化油轉輸?shù)捷斢蛵?，把含油污?    轉輸?shù)轿鬯幚韻?nbsp;

　　2、輸油崗

　　輸油崗將脫水崗的凈化油輸送到緩沖罐（或大罐），再經輸油泵加壓，經流量計計量外輸后外輸?shù)接蛶旎蜷L輸管道

　　3、污水崗

　　污水崗把一段，二段，電脫水器和站內的其他污水收集起來進行處理，達到回注水質量標準后，送往注水站進行回注。

　　4、注水崗

　　注水崗把本站經凈化處理和外來質量合格的水，根據地址的需要經注水泵加壓輸送到配水間，通過注水井注入到油層

　　5、集氣崗

　　集氣崗主要任務是將中轉站來氣，經增壓機加壓，經流量計（微機顯示）計量后輸送到供輸油站或氣處理廠。

　　6、變電崗

　　變電崗把35Kv,110Kv,220Kv高壓電，經變壓器及其他設備降壓，向聯合站（庫）各用電設備配電。

　　7、儀表崗

　　儀表崗對本站各崗位使用的一，二次儀表，流量計進行投產運行時的調試和正常生產時的維護保養，調試，標定。

　　8、化驗崗

　　化驗崗一般設三個崗

　?。?）原油化驗崗

　　負責本站進站原油含水，外輸原油含水以及原油脫水過程中的質量監護化驗和原油密度的測定。

　?。?）污水化驗崗

　　負責本站進站原油含水，外輸原油含水以及原油脫水過程中的質量監護化驗和原油密度的測定。

　　（3）鍋爐化驗崗

　　負責鍋爐用水水質的化驗。

　　 9、鍋爐鋼，維修崗等崗位。

說明：

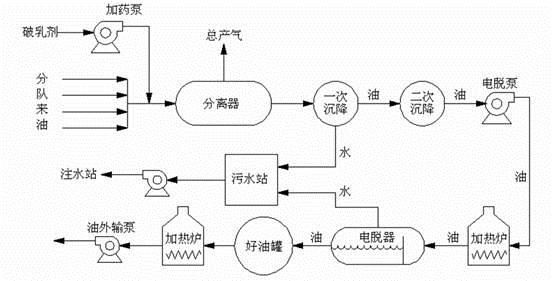

u 分隊來油一般情況下，分兩種，一種是油罐車?yán)?，卸入卸油槽；一種是管道來油，每一個小的采油站通過專用的管道輸送至聯合站。

u 分離器，通常就是我們說的三項（油/水/氣三項）分離器，通常情況下，分離器需要進行液位測量（用導波雷達）和界面測量（射頻導納測界面）。而分離出的氣體輸送到集氣站，進行處理液化，液化氣的存儲基本都是球形罐體，液位測量大多是高頻雷達/磁致伸縮/伺服液位計（該產品咱們沒有）。

u 一次沉降罐，含水較多。大多都是圓柱形罐體，常壓，油溫在80℃左右。通常液位測量,用到導波雷達或說雷達液位計，界面測量用射頻導納。

u 二次沉降罐，含水相對較少。大多都是圓柱形罐體，常壓，油溫在80℃左右。通常液位測量,用到導波雷達或說雷達液位計，界面測量用射頻導納。

u 加熱爐，主要是對石油輸送進行伴熱，使石油的保持在80攝氏度以上，便于管道輸送。在此工藝段主要用到的液位計是鍋爐汽包。

u 電脫器主要使用電脫界面儀，射頻導納

u 好油罐大多都是圓柱形罐體，常壓，油溫在80℃左右。通常液位測量,用到導波雷達或說雷達液位計，界面測量用射頻導納。

u 在講外輸前，要用到在線油含水分析儀，主要是管道使用，具體使用形式見樣本。

u 污水站，主要用到液位計的地方是污水罐或污水池，通常都在常溫常壓范圍，液位計主要是用雷達/導波雷達/超聲波。

u 當然還有消防罐，主要用主要是用雷達/導波雷達/超聲波。

通常情況下，油田中的罐體如下：

u 一次沉降罐

u 二次沉降罐

u 好油罐

u 污水罐

u 消防罐

u 三項分離器

u 緩沖罐

u 污水池

u 電脫罐

液位計/開關及含水分析儀使用情況

u 液位測量   雷達液位計/導波雷達液位計/超聲波液位計（污水池）/磁翻板液位計

u 界面測量   射頻導納界面儀（沉降罐界面、電脫界面）

u 含水分析   含水分析儀

u 開關監測   射頻導納物位開關/音叉物位開關
